2025.04.26濰坊昌邑電纜故障檢測
10kv 交聯聚乙烯電纜帶鎧裝三芯電纜,長度314.5米。
一部分穿管,另一部分地埋(直埋)。

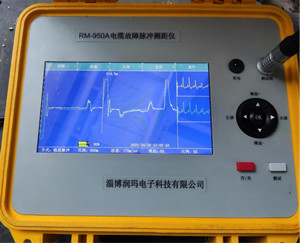

1.使用測距儀低壓脈沖測量,得到有效波形全長314.5米。如圖所示

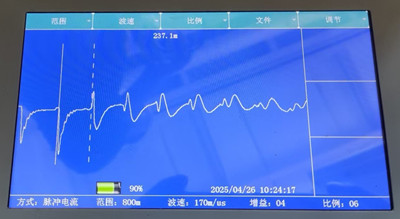

2.使用測距儀脈沖電流法將量程調制800米范圍,高壓發生器配合測距儀脈沖電流故障在237.1米處,如圖所示

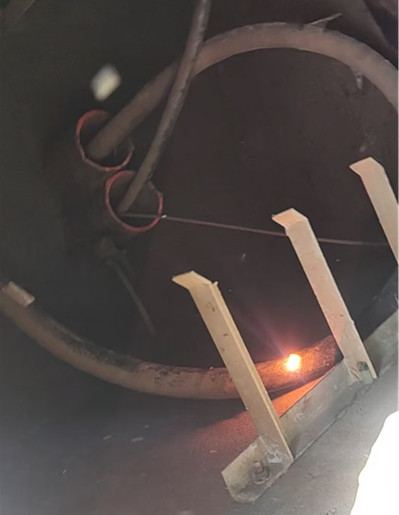

3.確定故障點大約位置后,繼續用高壓發生器4秒周期放電,確定具體位置在電纜井內

4.將電纜裁斷后使用搖表檢測絕緣,絕緣阻值無窮大。
